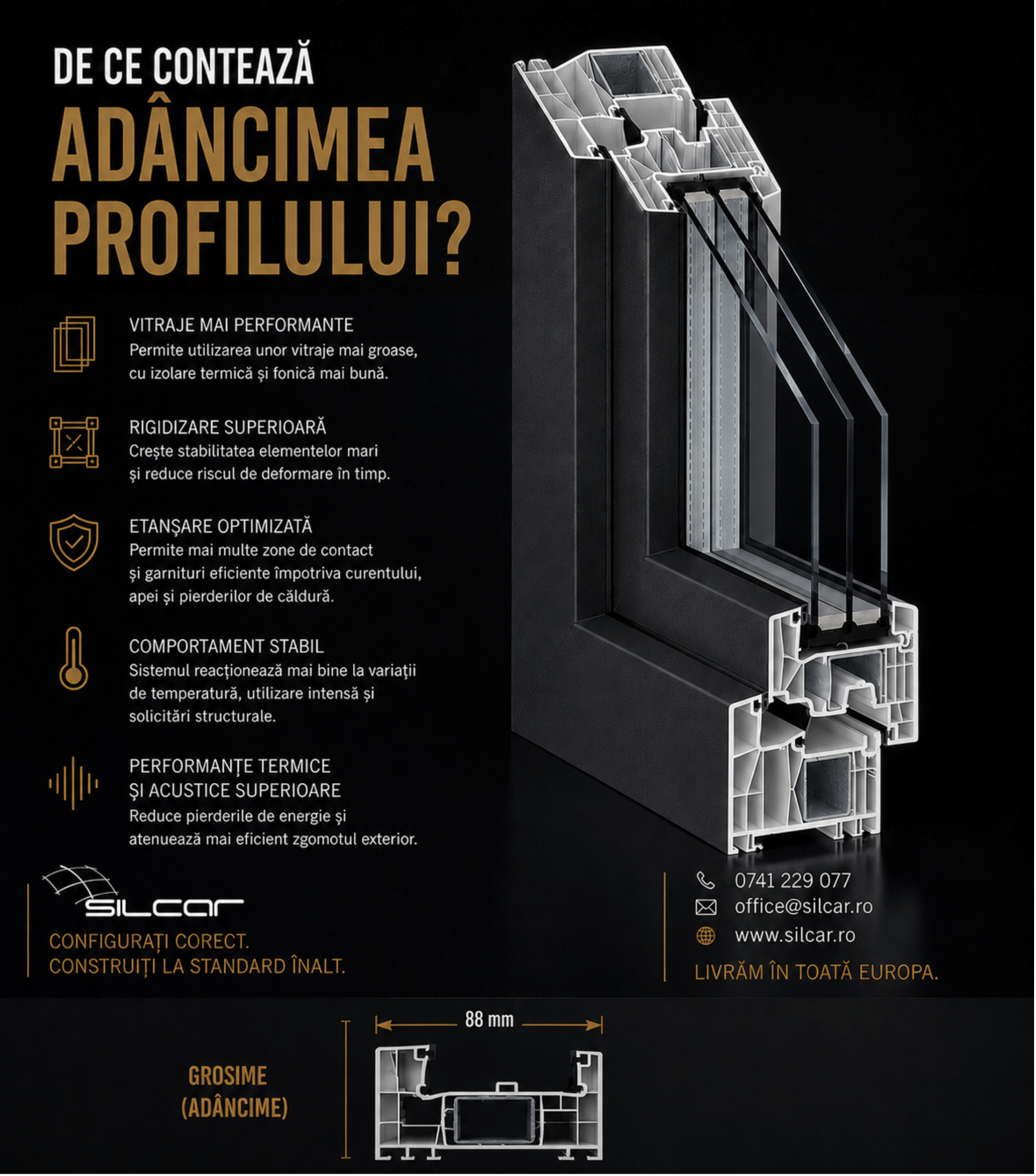

Warum ist die Bautiefe des Profils wichtig?

Technische Analyse des Zusammenhangs zwischen Systemgeometrie, struktureller Steifigkeit und energetischer Leistungsfähigkeit in der zeitgenössischen Architektur

In der zeitgenössischen Architektur kann die Leistungsfähigkeit eines Fensters nicht mehr anhand vereinfachter Kriterien wie der Anzahl der Kammern, der Profildicke oder eines isoliert angegebenen Dämmwerts bewertet werden. Ein leistungsstarkes Fenster ist heute ein integriertes technisches System an der Schnittstelle von Bauphysik, Wärmeübertragung, Strukturmechanik und der Kontrolle des Verhaltens im praktischen Einsatz.

In diesem Zusammenhang ist die Bautiefe des Profils nicht lediglich eine geometrische Abmessung. Sie bestimmt die Fähigkeit des Systems, gleichzeitig strukturelle Belastungen, die Kompatibilität mit großformatigen Verglasungen, die Kontrolle von Infiltrationen und die langfristige Maßstabilität zu gewährleisten.

Bautiefe des Profils und strukturelles Verhalten des Systems

In der Praxis führt jede Vergrößerung der Verglasungsfläche zu einem überproportionalen Anstieg der auf die Konstruktion wirkenden Belastungen. Das Gewicht der Verglasung, Windlasten, thermische Belastungen und wiederholte Bedienzyklen machen das Profil zu einem aktiven strukturellen Element der Gebäudehülle.

Aus diesem Grund ist die Bautiefe des Systems nicht nur für die energetische Leistungsfähigkeit, sondern auch für die geometrische Stabilität des Fensters im Betrieb von entscheidender Bedeutung.

Im SILCAR-Portfolio basiert die Auswahl der Systeme nicht auf der kommerziellen Logik „größeres Profil = besseres Produkt“. Die Konfiguration jedes Systems ergibt sich aus der Abstimmung zwischen:

• dem strukturellen Verhalten des Profils;

• den Eigenschaften der Verglasung;

• den tatsächlichen Belastungen des Projekts;

• dem angestrebten energetischen Leistungsniveau;

• der langfristigen Stabilität des Systems im praktischen Einsatz.

Dieser Unterschied in der Herangehensweise ist grundlegend.

In vielen Situationen auf dem Markt wird die Bautiefe des Profils als oberflächliches Marketingargument verwendet, ohne die tatsächlichen strukturellen und energetischen Auswirkungen des Systems zu analysieren. Tatsächlich wird die Leistungsfähigkeit eines Fensters durch das Zusammenspiel folgender Faktoren bestimmt:

• die innere Geometrie des Profils;

• das Flächenträgheitsmoment;

• die Spannungsverteilung;

• die Fähigkeit des Systems, unter realen Betriebsbedingungen die funktionalen Toleranzen einzuhalten.

Der Zusammenhang zwischen Bautiefe und struktureller Steifigkeit

Ein tieferes Profil ermöglicht die Entwicklung eines stabileren strukturellen Querschnitts. Aus ingenieurtechnischer Sicht beeinflusst eine größere Bautiefe direkt das Flächenträgheitsmoment des Profils und damit dessen Widerstand gegen Verformung.

Dieser Aspekt wird besonders relevant bei:

• großflächigen Verglasungen;

• Panoramafenstern;

• großformatigen Schiebesystemen;

• verglasten Ecken;

• zeitgenössischen Fassaden mit großen Glasflächen.

Bei diesen Anwendungen können unterschiedliche Verformungen und geometrische Veränderungen nicht nur die Funktion des Fensters, sondern auch die Dichtungsleistung und das Verhalten des gesamten Systems langfristig beeinflussen.

SILCAR-Systeme und das Verhältnis zwischen Bautiefe, Steifigkeit und energetischer Leistung

Im SILCAR-Portfolio wird die Bautiefe der Systeme entsprechend den strukturellen und energetischen Anforderungen der jeweiligen Anwendung konfiguriert – sowohl bei energieeffizienten PVC-Systemen als auch bei Aluminiumsystemen für großflächige Verglasungen und zeitgenössische Architektur.

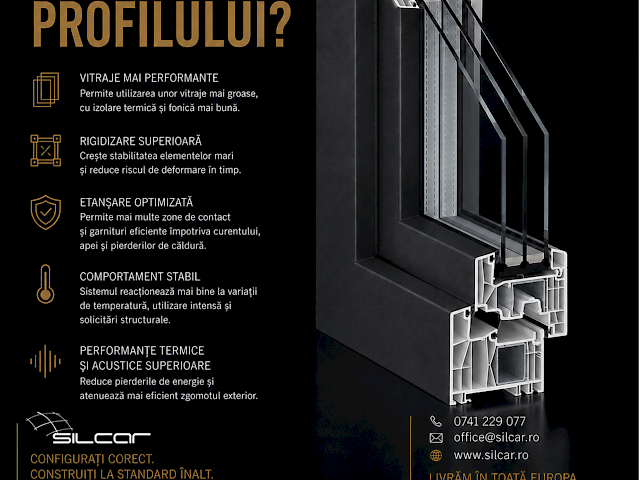

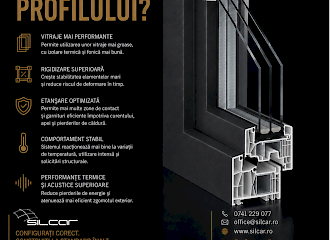

Bei PVC-Systemen wie KÖMMERLING 76 AD oder SALAMANDER greenEvolution 76 MD stellt die Bautiefe von 76 mm ein ausgewogenes Verhältnis zwischen struktureller Steifigkeit, Energieeffizienz und Kompatibilität mit leistungsstarken Verglasungen dar. Diese Geometrie ermöglicht die Integration optimierter Verstärkungen und die Entwicklung von Konfigurationen, die höhere strukturelle Belastungen als Standard-Wohnsysteme bewältigen können.

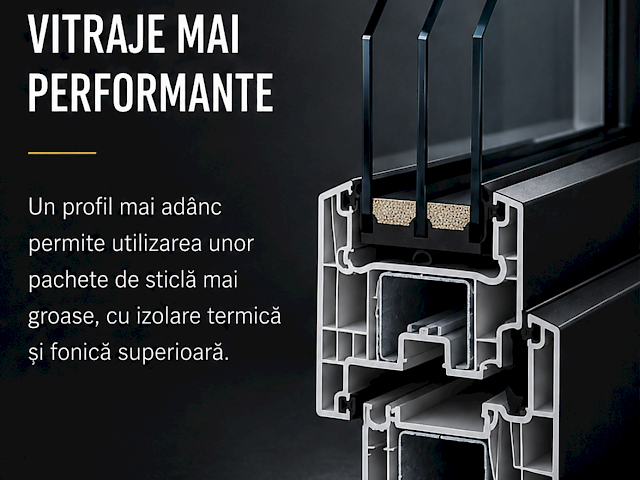

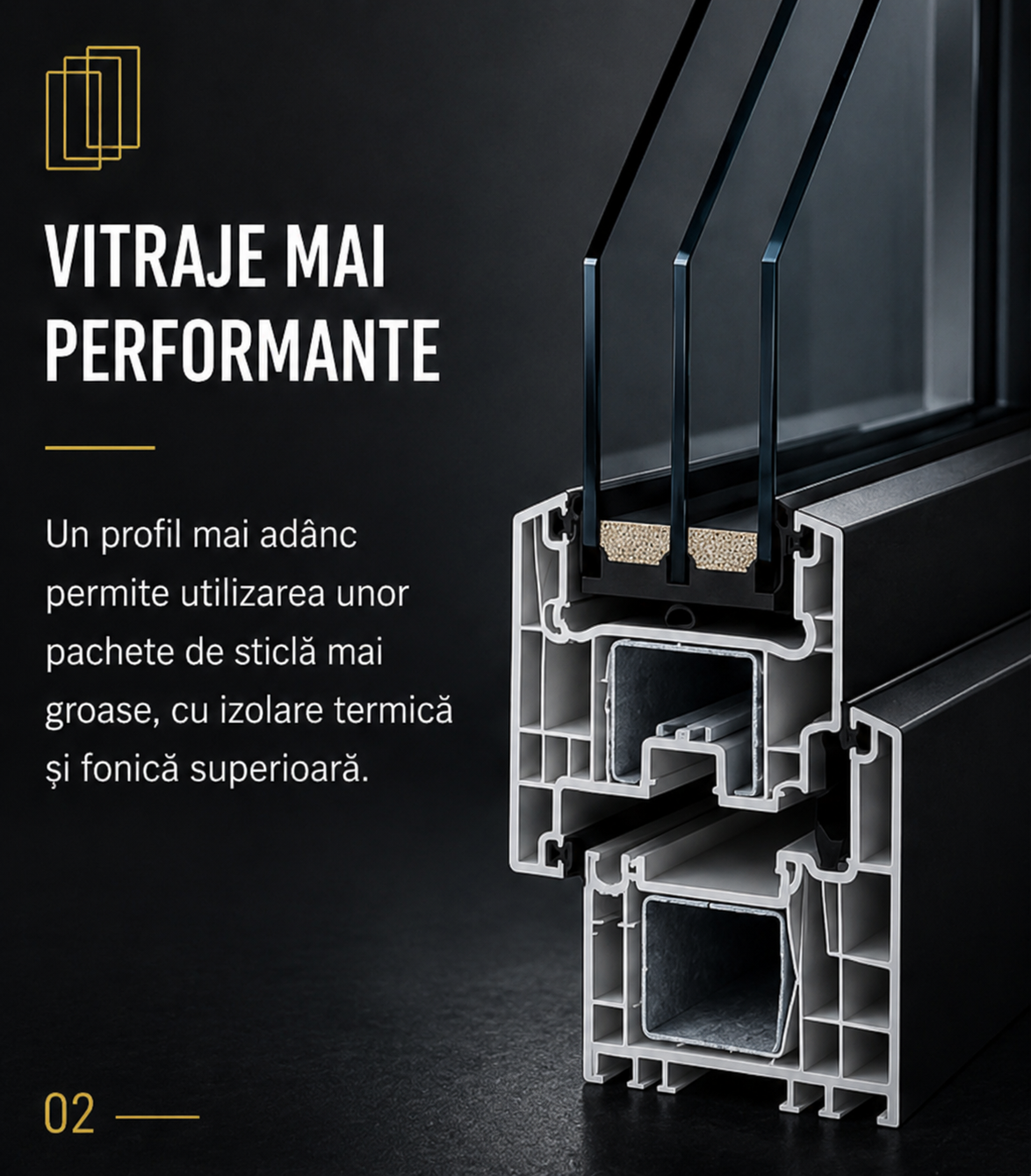

Das System KÖMMERLING 76 AD ermöglicht die Integration von Verglasungen bis zu 48 mm und beeinflusst damit direkt die thermische und akustische Leistungsfähigkeit des Gesamtelements. In modernen Konfigurationen übernimmt das Profil gleichzeitig die Funktion einer strukturellen Auflage für die Verglasung, einer thermischen Kontrollzone und eines Elements zur langfristigen Maßstabilisierung.

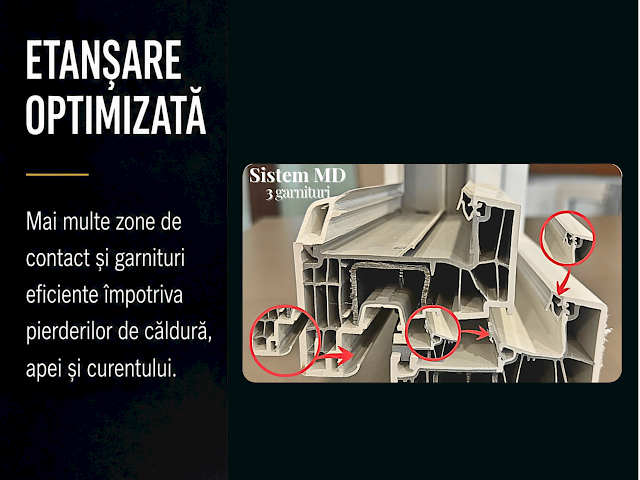

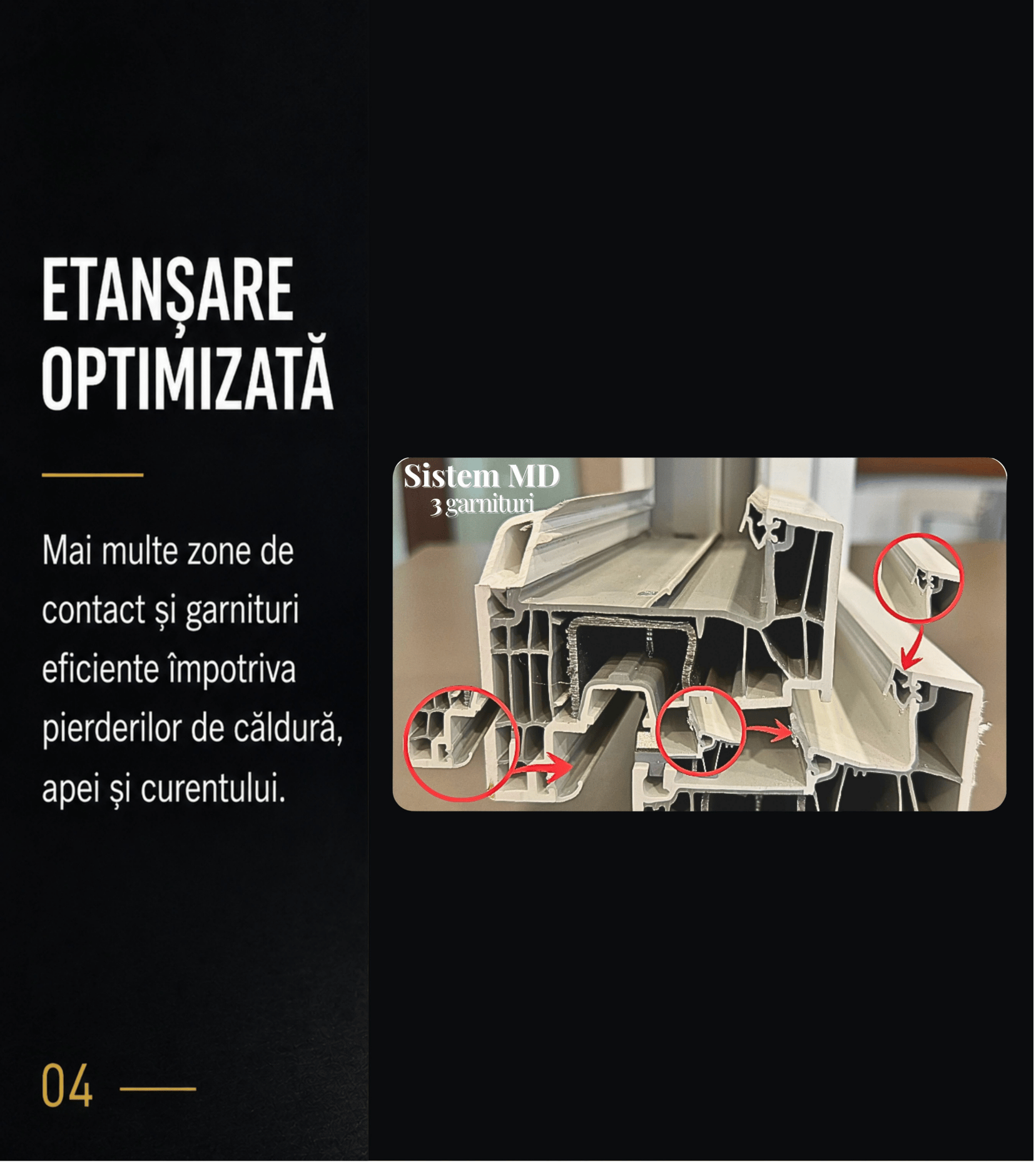

Beim System SALAMANDER greenEvolution 76 MD zielt die Konstruktion mit 6 Kammern und 3 Dichtungsebenen darauf ab, Luftdichtheit, Infiltrationskontrolle und akustische Leistungsfähigkeit gleichzeitig zu optimieren. Schallschutzwerte von bis zu 47 dB ergeben sich aus dem Zusammenspiel von Profilgeometrie, Positionierung der Dichtungsebenen und der verwendeten Verglasungskonfiguration.

Im Bereich der Aluminiumsysteme verfügen Plattformen wie Genesis 90 über Profile mit einer Bautiefe von 90 mm und thermischen Trennungen aus Polyamid. Sie wurden für großflächige Verglasungen und Projekte mit hohen Anforderungen an die energetische Leistungsfähigkeit entwickelt. Die Systemgeometrie ermöglicht die Integration leistungsstarker Verglasungen und eine höhere Steifigkeit des Gesamtelements bei großen Öffnungen.

Bei diesen Anwendungen dient das Profil nicht mehr ausschließlich als Träger der Verglasung, sondern als aktives strukturelles Element der Gebäudehülle, das gleichzeitig für die Steifigkeit des Gesamtsystems, die Kontrolle von Verformungen und die Aufrechterhaltung der energetischen Leistungsfähigkeit im Betrieb verantwortlich ist.

Tatsächliche Leistung vs. deklarierte Leistung

Unter realen Betriebsbedingungen wird die Leistungsfähigkeit eines Systems nicht ausschließlich durch den unter Laborbedingungen angegebenen thermischen Kennwert bestimmt.

Der tatsächliche Unterschied zeigt sich, wenn das System gleichzeitig folgenden Einwirkungen ausgesetzt ist:

• thermische Ausdehnung;

• Sonneneinstrahlung;

• Windlasten;

• Gewicht der Verglasung;

• wiederholte Nutzung;

• Schwankungen von Temperatur und Luftfeuchtigkeit.

Bei großflächigen Verglasungen beginnt das System eher wie eine ingenieurtechnisch konzipierte Konstruktion als wie ein einfaches Fensterelement zu funktionieren.

Das Eigengewicht des Glases erzeugt dauerhafte Belastungen auf den Auflagebereichen, den verschweißten Ecken und den strukturellen Lastübertragungspunkten. Gleichzeitig führen thermische Schwankungen zu unterschiedlichen Ausdehnungen, die aufgenommen werden müssen, ohne die Dichtheit oder die Funktionalität der Beschläge zu beeinträchtigen.

Hier zeigt sich der tatsächliche Unterschied zwischen einem korrekt geplanten System und einem System, das ausschließlich nach kommerziellen Kriterien ausgewählt wurde.

Aluminiumsysteme und die Rolle der Bautiefe

Bei den von SILCAR für zeitgenössische Architektur, großflächige Verglasungen und minimalistische Anwendungen eingesetzten Aluminiumsystemen erhält die Bautiefe eine noch ausgeprägtere strukturelle Funktion.

Im Gegensatz zu PVC, bei dem die thermische Leistungsfähigkeit überwiegend durch Innenkammern und Verstärkungen erzeugt wird, müssen Aluminiumsysteme gleichzeitig folgende Anforderungen erfüllen:

• strukturelle Steifigkeit;

• thermische Trennung zwischen Innen- und Außenbereich;

• Maßstabilität;

• Kontrolle struktureller Verformungen;

• Integration von Verglasungen mit hoher Masse.

Aus diesem Grund verfügen Premium-Aluminiumsysteme für große Öffnungen oder verglaste Fassaden in der Regel über deutlich größere Bautiefen als Systeme für standardmäßige Wohnanwendungen.

Diese Geometrien ermöglichen:

• die Integration komplexer thermischer Trennungen;

• eine kontrollierte Spannungsverteilung;

• die Stabilisierung des Gesamtelements bei hohen Belastungen;

• die Kompatibilität mit großformatigen architektonischen Verglasungen.

In der zeitgenössischen Architektur, in der Transparenz zunehmend Teil der strukturellen Sprache eines Gebäudes wird, ist das Profil nicht mehr lediglich ein Träger für das Glas. Es wird zu einem aktiven Element zur Kontrolle des Verhaltens der gesamten Gebäudehülle.

Die richtige Konfiguration des Systems

Aus diesem Grund kann die Bewertung eines leistungsstarken Systems nicht auf die vereinfachte Aussage „größeres Profil“ reduziert werden.

Eine größere Bautiefe ohne:

• korrekte Geometrie;

• geeignete Verstärkung;

• Kompatibilität der Komponenten;

• eine auf das Projekt abgestimmte Konfiguration

kann zu schlechteren Ergebnissen führen als ein technisch ausgewogenes System.

Bei SILCAR erfolgt die Auswahl der Systeme auf Grundlage des vorhersehbaren Verhaltens des Gesamtelements unter realen Betriebsbedingungen.

Verglasungsabmessungen, Gebäudeausrichtung, thermische Belastungen, strukturelle Beanspruchung und energetische Zielsetzungen werden gemeinsam und nicht isoliert betrachtet.

In der Praxis ist die tatsächliche Leistungsfähigkeit nicht das Ergebnis einer einzigen technischen Spezifikation. Sie entsteht aus der Art und Weise, wie jede Komponente zur Stabilität, Effizienz und zum langfristig kohärenten Funktionieren des gesamten Systems beiträgt.

Das ist der Unterschied zwischen einem korrekt konfigurierten Fenster und einem Fenster, das lediglich korrekt verkauft wurde.
